Всем привет, очередной выезд. Автомобиль газель. Причина обращения: сгорает предохранитель при включение зажигания. Предполагают, что проблема в топливном насосе.

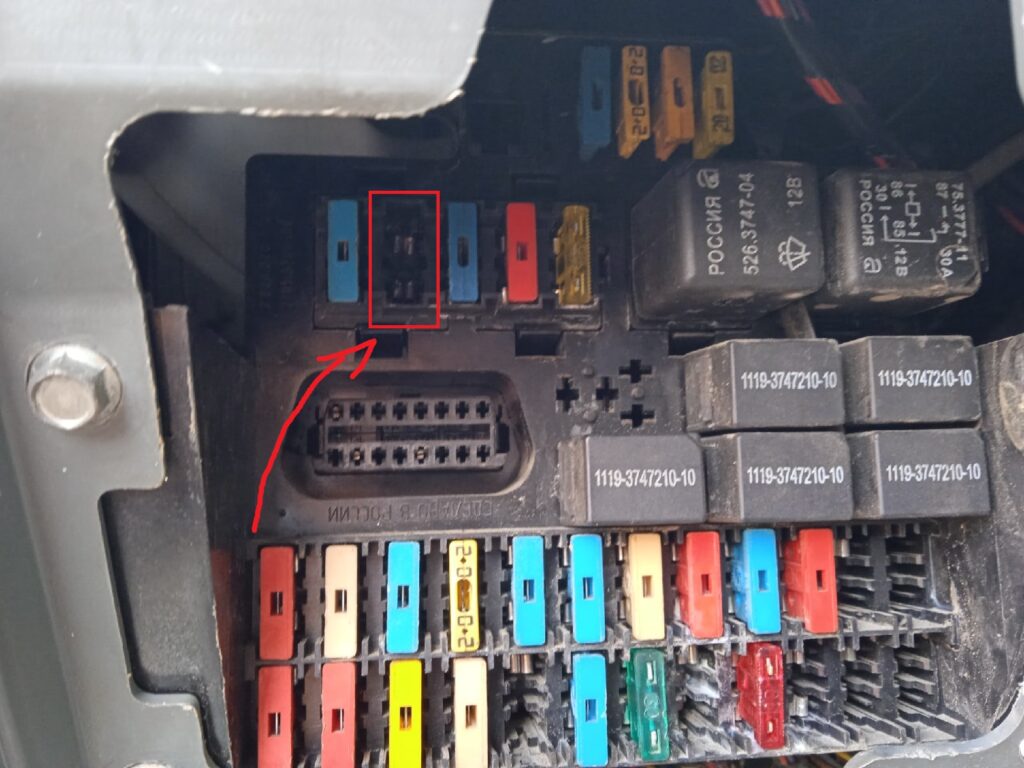

Производим внешний осмотр, находим предохранитель, который сгорает.
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/vf_k0ayvud55pt_z7lpflqprjy27e8bsdyxmkp5_zjtivw_jihddl2b0i6_ay-mcgcc8ubzbdsu_orifg8moy2lh-1024x768.jpg)

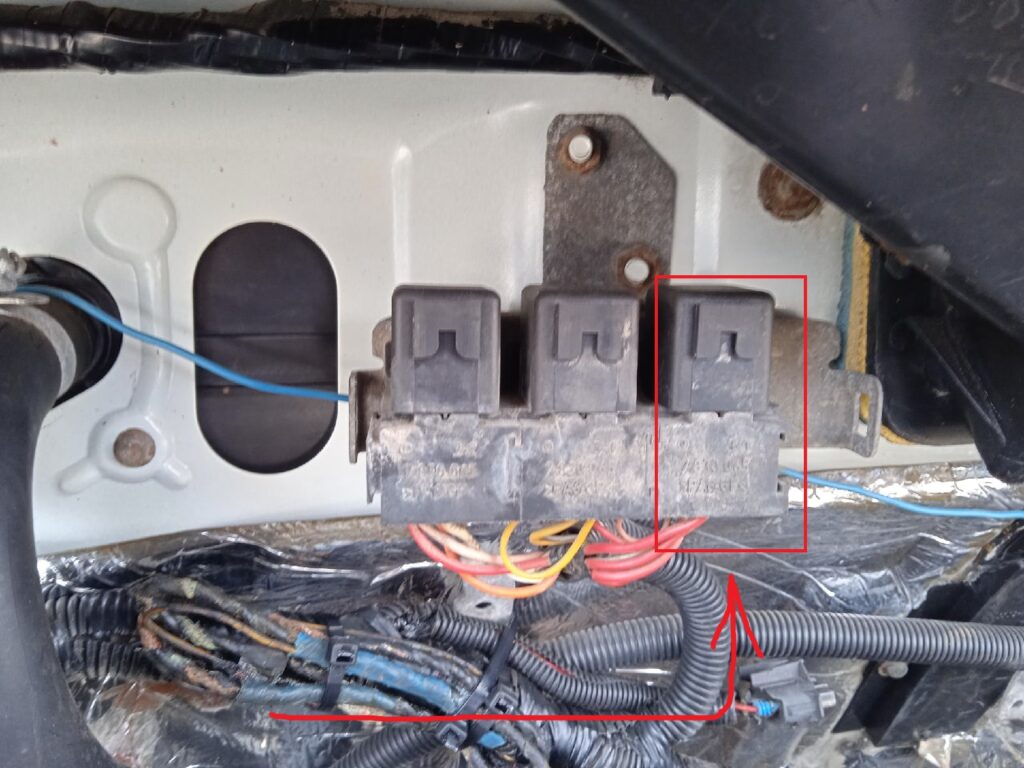

Данный предохранитель у нас отвечает за питание электронной системы управления двигателем (ЭСУД). Действительно есть короткое замыкание. Место предохранителя оплавлено. Спрашиваю клиента, устанавливали предохранители большого номинала? Нет стоял зеленый:) Это 30 Ампер, а должен стоять 20 Ампер. Первым делом отключаю разъем электронной системы управления двигателем под капотом. Короткое замыкание пропало, значит дело в подкапотном жгуте ЭСУД. Далее добираемся до реле системы ЭСУД. При включение зажигания у нас включается данное реле и подает питание на различные элементы ЭСУД.
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/4mxgjqfuhodt1rdn3kosfxa6laljbqvcp4pr6omth3zatr1j8vsot1gugawgr4emmoqu0_s9qunrutypagghog6v-1024x768.jpg)
Питание с предохранителя доходит до 30 контакта данного реле. Предохранитель сгорает при включение зажигания, и данное реле тоже. Следовательно, короткое замыкание на проводе, который подключен к 87 клемме данного реле.
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/lrkhb4kvvhbrg5l3hh8ti_htyipkylyuqwn2blk_7_uda4uzeqm72qxijsb58lpcxwmqgoxsxq0_-44tux1lwnlx-768x1024.jpg)

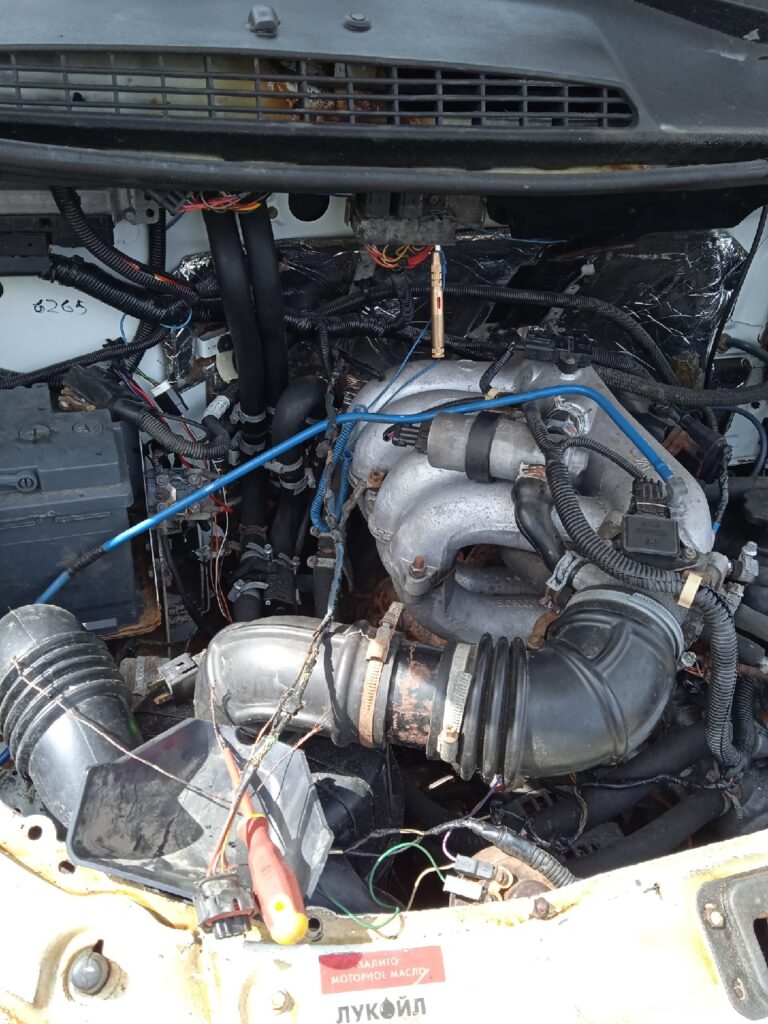

Один конец индикатора подсоединяем к +, а второй к 87 контакту данного реле. Индикатор светится красным цветом, т.е. на 87 контакте масса.
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/x2solotni5yhr5qcypthezwoy3un9fyr1nlm2bevtnqqj8fbmvp_hxm1s75h9daaocxydghwpn5zgnpviks7nubv-768x1024.jpg)

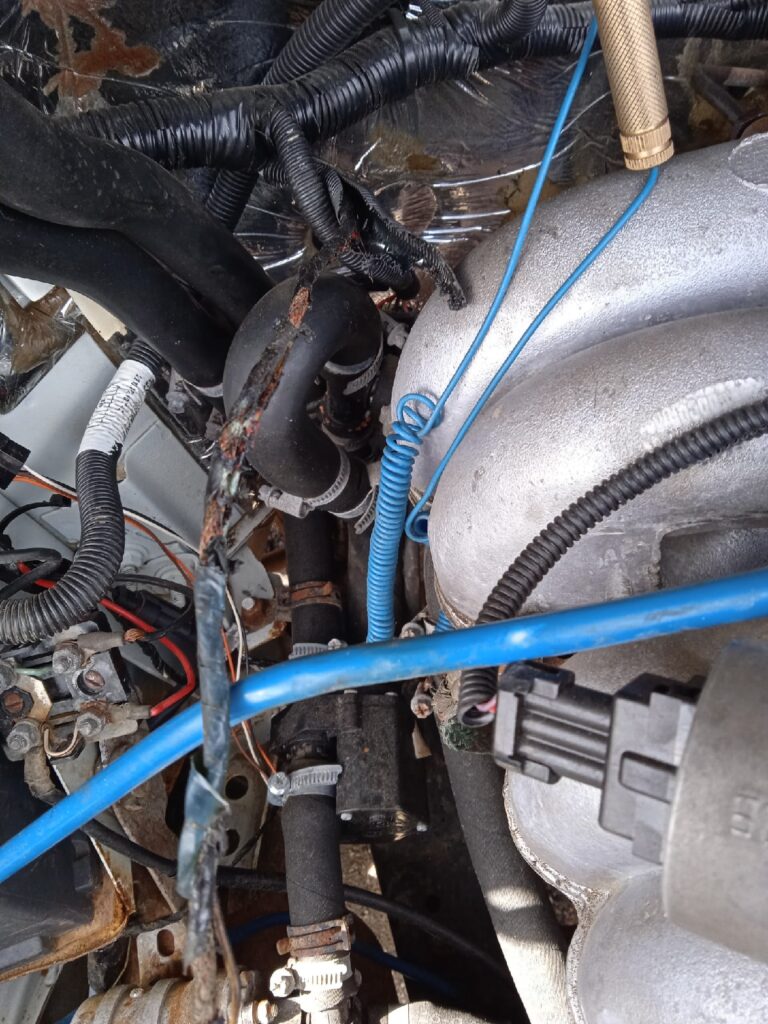

Ну и вот наше короткое замыкание. Это проводка диагностического датчика кислорода (2 датчик). При включение реле на него подается + для нагревательного элемента датчика кислорода. Причиной всему, стал некачественный ремонт. После выполнения работ жгут не закрепили и он лег на выпускную систему. На время заглушили +, который идет на 2 датчик кислорода. Двигатель автомобиля запустился. Что бы автомобиль в дальнейшем продолжал работать необходимо сделать следующие виды работ:

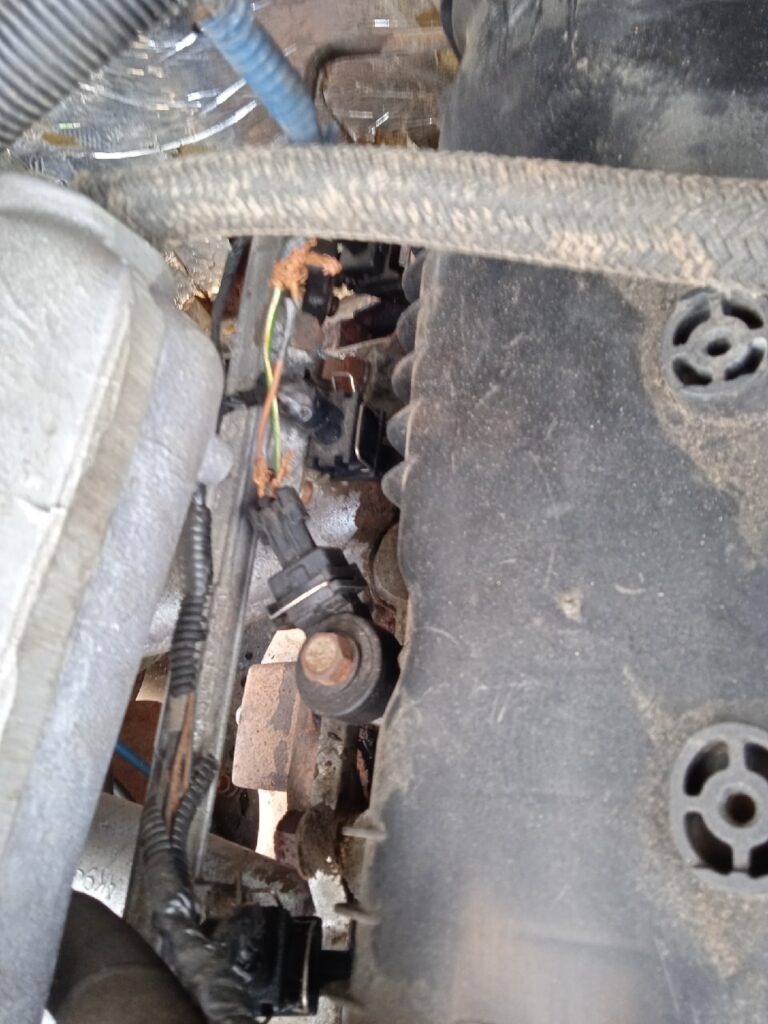

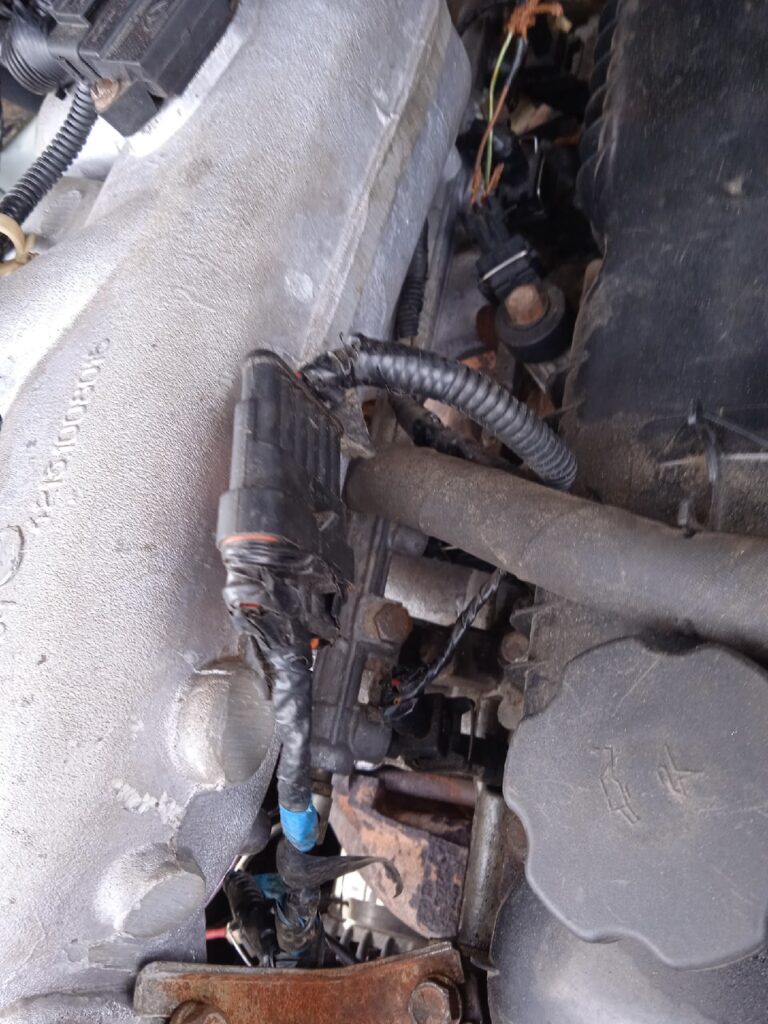

- Замена или ремонт жгута ЭСУД, обязательно все закрепить. Ну в целом проводка выглядит так
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/g4eeuscjir_qdbux8bwzhwlqsyptbvsvfskhvbmpcumhzj9fveorzsum2tnf1nl0mlhd_beeuolehdlrxkxqt7ab-768x1024.jpg)
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/wuidfn-tzabiq113kzme6ouqejhyxxqb9ldaosvmz4nah-rh1zxwo59vxmf2aq0_5plg12qgsc6grk8dfz1qk8jy-768x1024.jpg)

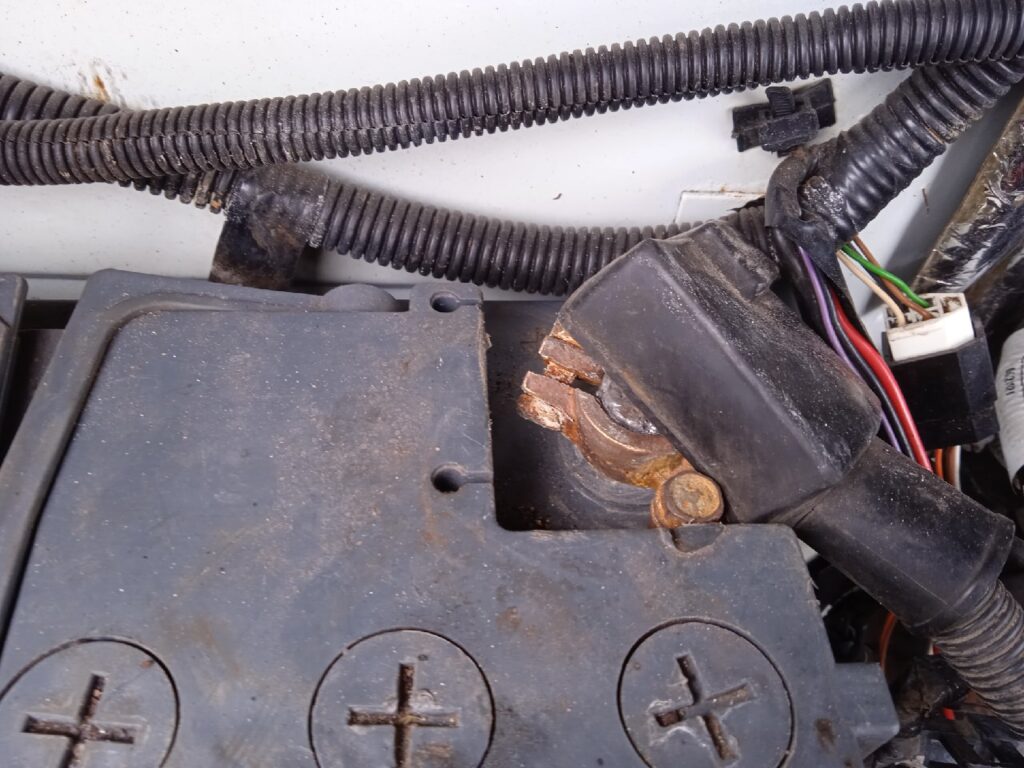

2. Привести в порядок клеммы АКБ, зачистить массы
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/riivaesvfxskrb1xwkpyw6yhmuxgbdpuq5za6xich70gm591daauavjrbcfe8kd0nphtwgibeuumbezh_memcu8g-1024x768.jpg)
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/kjv-ml09v8h8yleyuitqcsc9rrxf6rn6tejckvd_bduooeegangsmkdtupxhkoqvm9dyciqfdcj9tvccis3borgy-1024x768.jpg)

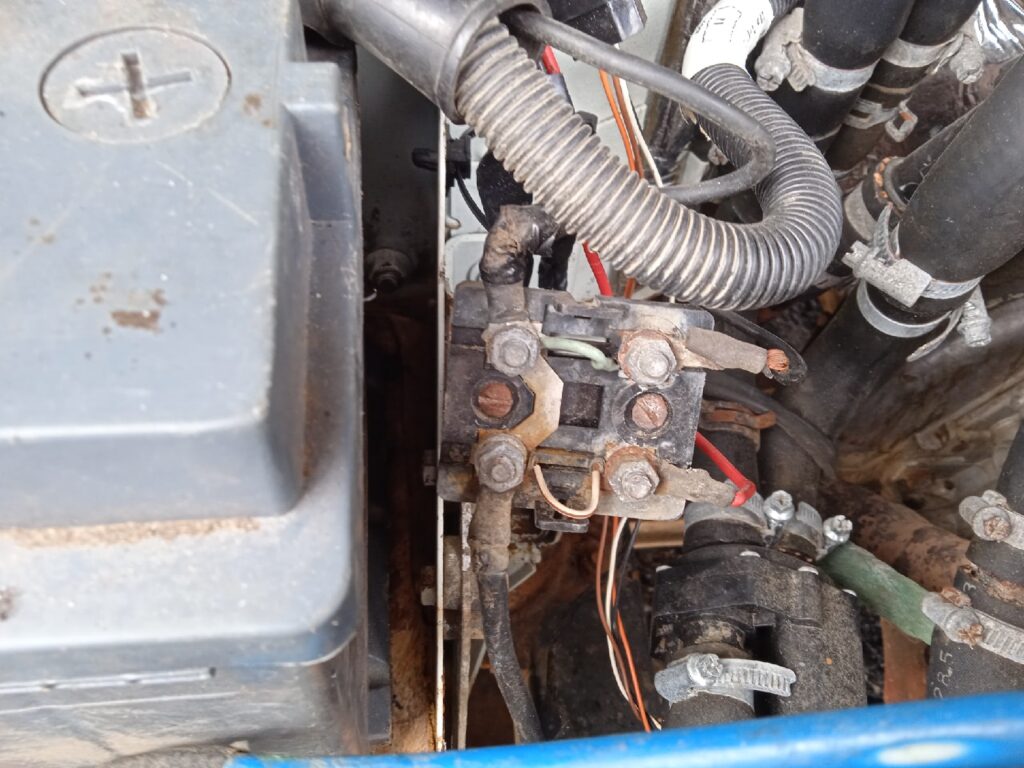

3. Замены силовых предохранителей
![](https://www.samsebeavtoelectric.ru/wp-content/uploads/2022/05/jxibqbazevzmqqtarknjip0ctzavtgapiaqzvcexk_5kpuesfoipvwxxdmnuqcb0dkzdidymvuoc12e-_cbghfjg-1024x768.jpg)
Состояние данного авто ужасное! Если за автомобилем не следить, то в скором времени придется раскошелиться!
Спасибо за внимание!!!
